Projekt konstrukcji stacji uzdatniania wody

Case Study — Projekt konstrukcji budynku stacji uzdatniania wody – fundamenty nr 2

🎯 Cel projektu

Celem projektu było wykonanie kompletnej dokumentacji konstrukcyjnej dla fundamentów budynku stacji uzdatniania wody stanowiącego obiekt techniczny infrastruktury energetycznej. Zakres obejmował zaprojektowanie płyty fundamentowej, stóp fundamentowych pod konstrukcję stalową, ścian żelbetowych oraz systemu dylatacji konstrukcyjnych i skurczowych w ścianach z uwzględnieniem wymagań Głównego Wykonawcy oraz Inwestora.

🏗️ Zakres konstrukcyjny

Fundamenty

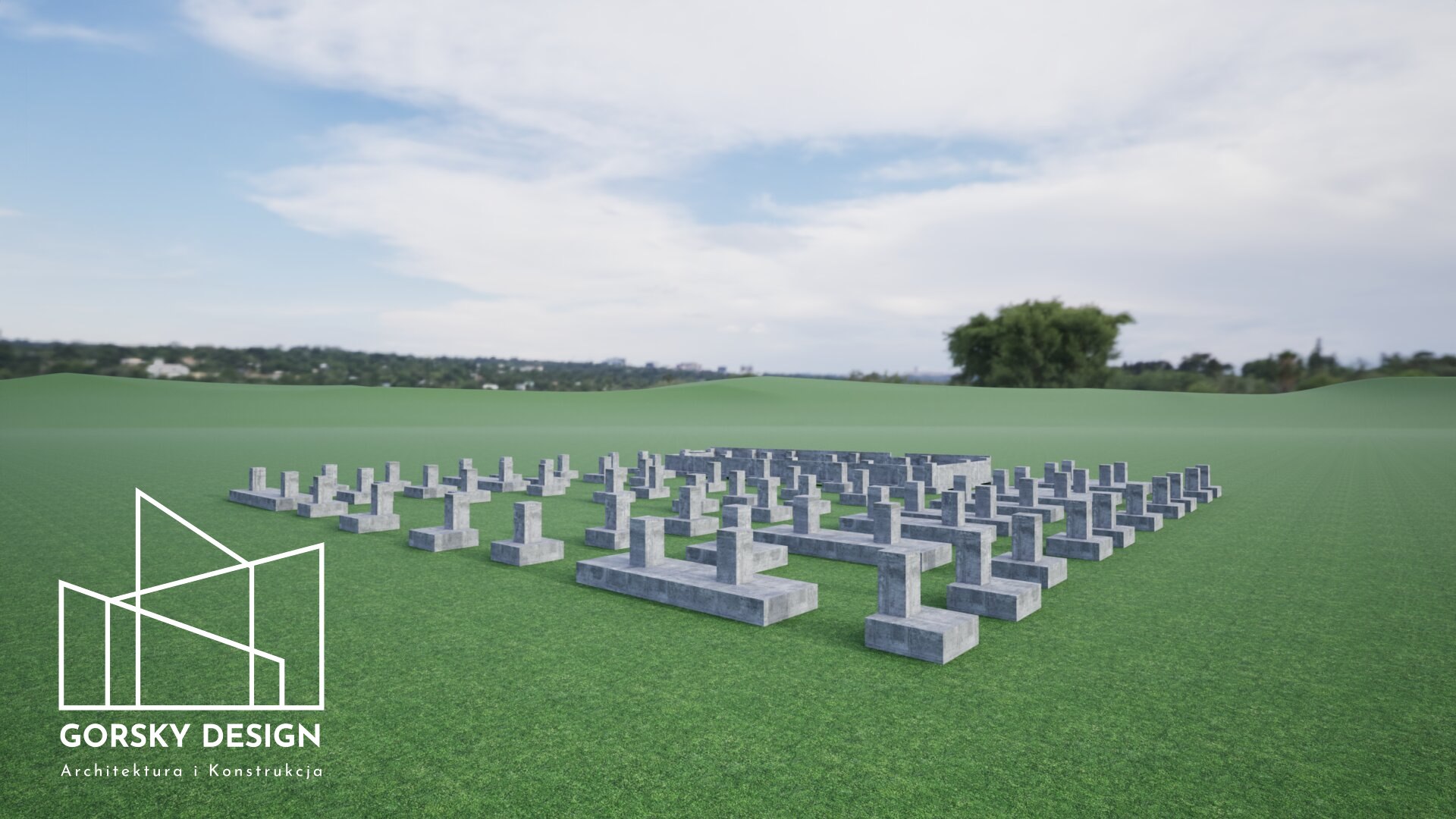

• projekt zbrojenia płyty fundamentowej oraz stóp fundamentowych,
• zbrojenie trzonów stóp fundamentowych pod oparcie konstrukcji stalowej,
• analiza podłoża gruntowego i dobór grubości płyty,
• rozwiązania przeciwskurczowe i przeciwprzemieszczeniowe.

Ściany żelbetowe

• ściany monolityczne pełniące funkcję głównego układu nośnego,
• zbrojenie główne i rozdzielcze dostosowane do obciążeń pionowych i poziomych,
• detale połączeń zi płytą fundamentową.

Dylatacje konstrukcyjne i skurczowe

• zaprojektowanie dylatacji konstrukcyjnych w ścianach budynku,
• zastosowanie profili wymuszających powstawanie rys skurczowych w ścianach,
• dobór rozmieszczenia dylatacji w celu ograniczenia naprężeń i niekontrolowanych zarysowań.

🔧 Kluczowe zagadnienia projektowe

• Zbrojenie płyty fundamentowej oraz stóp fundamentowych pod obciążenia użytkowe oraz środowiskowe.
• Praca przestrzenna konstrukcji — integracja ścian i płyty fundamentowej w układzie monolitycznym.
• Projekt dylatacji skurczowych z profilami wymuszającymi rysy, aby kontrolować skurcz betonu.
• Odporność na obciążenia poziome — odpowiednie rozmieszczenie zbrojenia pionowego i poziomego w ścianach

📈 Efekt końcowy

Dokumentacja konstrukcyjna zapewniła:

• kompletny układ nośny oparty na monolitycznych elementach żelbetowych,
• bezpieczne i sztywne podparcie dla ścian żelbetowych,
• kontrolę zarysowań dzięki profilom dylatacyjnym i dylatacjom skurczowym,
• wysoką trwałość konstrukcji w warunkach technicznych obiektu energetycznego,
• pełną zgodność z Eurokodami i wymaganiami branżowymi.
