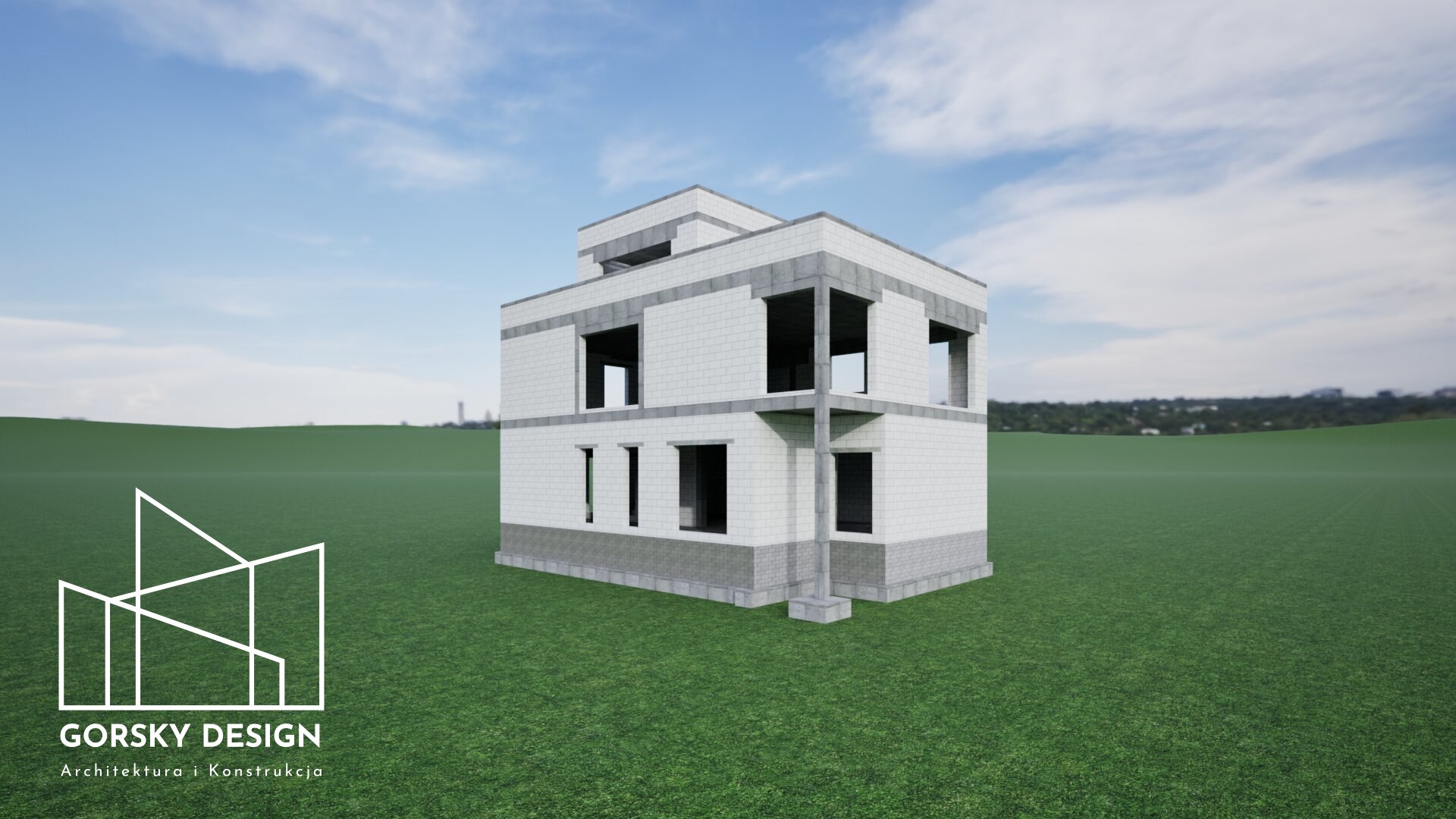

Projekt konstrukcji nadbudowy budynku biurowego

Case Study — Projekt konstrukcji budynku handlowo-usługowego

🎯 Cel projektu

Celem opracowania było przygotowanie kompletnego projektu konstrukcyjnego dla rozbudowy i nadbudowy istniejącego budynku biurowego w Inowrocławiu. Kluczowym założeniem było zwiększenie powierzchni użytkowej obiektu przy jednoczesnym zachowaniu bezpieczeństwa, sztywności i trwałości konstrukcji oraz pełnej zgodności z obowiązującymi normami.

🏗️ Zakres konstrukcyjny

• Fundamenty: analiza nośności istniejących fundamentów pod kątem zwiększonych obciążeń, stopy i ławy fundamentowe żelbetowe zaprojektowane pod słupy i trzpienie oraz ściany fundamentowe; analiza podłoża gruntowego i dobór parametrów posadowienia.
• Konstrukcja pionowa:
  • ściany murowane jako główny układ nośny rozbudowy i nadbudowy,
  • trzpienie żelbetowe w ścianach — zapewniające nośność pionową, pracę tarczową i odporność na obciążenia poziome,
  • projekt wieńców żelbetowych spinających układ ścian i stropów.

Stropy:

• strop istniejący Teriva — analiza nośności i ugięć, określenie dopuszczalnych obciążeń użytkowych,
• projektowany strop kanałowy SP32:
  • dobór płyt kanałowych pod obciążenia użytkowe i ciężar własny nadbudowy,
  • projekt oparcia płyt na ścianach murowanych i wieńcach,
  • rozwiązania montażowe i detale zbrojenia uzupełniającego.

Konstrukcja dachu:

• projekt stropu monolitycznego żelbetowego,
• dostosowanie konstrukcji do obciążeń śniegiem i wiatrem zgodnie z Eurokodami.

Ściany wypełniające i działowe

• ściany murowane z betonu komórkowego,
• detale połączeń z trzpieniami i wieńcami,
• rozwiązania dylatacyjne ograniczające ryzyko rys.

🔧 Najważniejsze zagadnienia projektowe

• Integracja nowej nadbudowy z istniejącą konstrukcją — analiza nośności stropu Teriva i fundamentów.
• Zastosowanie trzpieni żelbetowych — konieczne dla zapewnienia stateczności ścian murowanych przy zwiększonej wysokości obiektu.
• Dobór stropu kanałowego SP32 — optymalny ze względu na rozpiętości, sztywność i szybkość montażu.
• Przeniesienie obciążeń pionowych i poziomych — zaprojektowanie wieńców i trzpieni jako układu przestrzennego.
• Zgodność z aktualnymi normami — szczególnie w zakresie obciążeń klimatycznych i pracy tarczowej ścian.

📊 Efekt końcowy

Opracowana dokumentacja zapewniła:

• spójny układ nośny oparty na ścianach murowanych i trzpieniach żelbetowych,
• bezpieczne połączenie istniejącej konstrukcji z nową rozbudową i nadbudową,
• zwiększenie sztywności poziomej dzięki wieńcom i trzpieniom,
• optymalny dobór stropu gwarantujący nośność i szybki montaż,
• pełną zgodność z Eurokodami i Warunkami Technicznymi,
• przejrzyste rysunki wykonawcze ułatwiające realizację na budowie.
