Projekt konstrukcji domu z poddaszem

Case Study — Projekt konstrukcji domu z poddaszem użytkowym

🎯 Cel projektu

Celem było przygotowanie kompletnej dokumentacji konstrukcyjnej dla domu jednorodzinnego z użytkowym poddaszem. Projekt skupiał się na zapewnieniu odpowiedniej sztywności ustroju nośnego, prawidłowym rozprowadzeniu obciążeń oraz racjonalnym doborze przekrojów elementów żelbetowych i drewnianych.

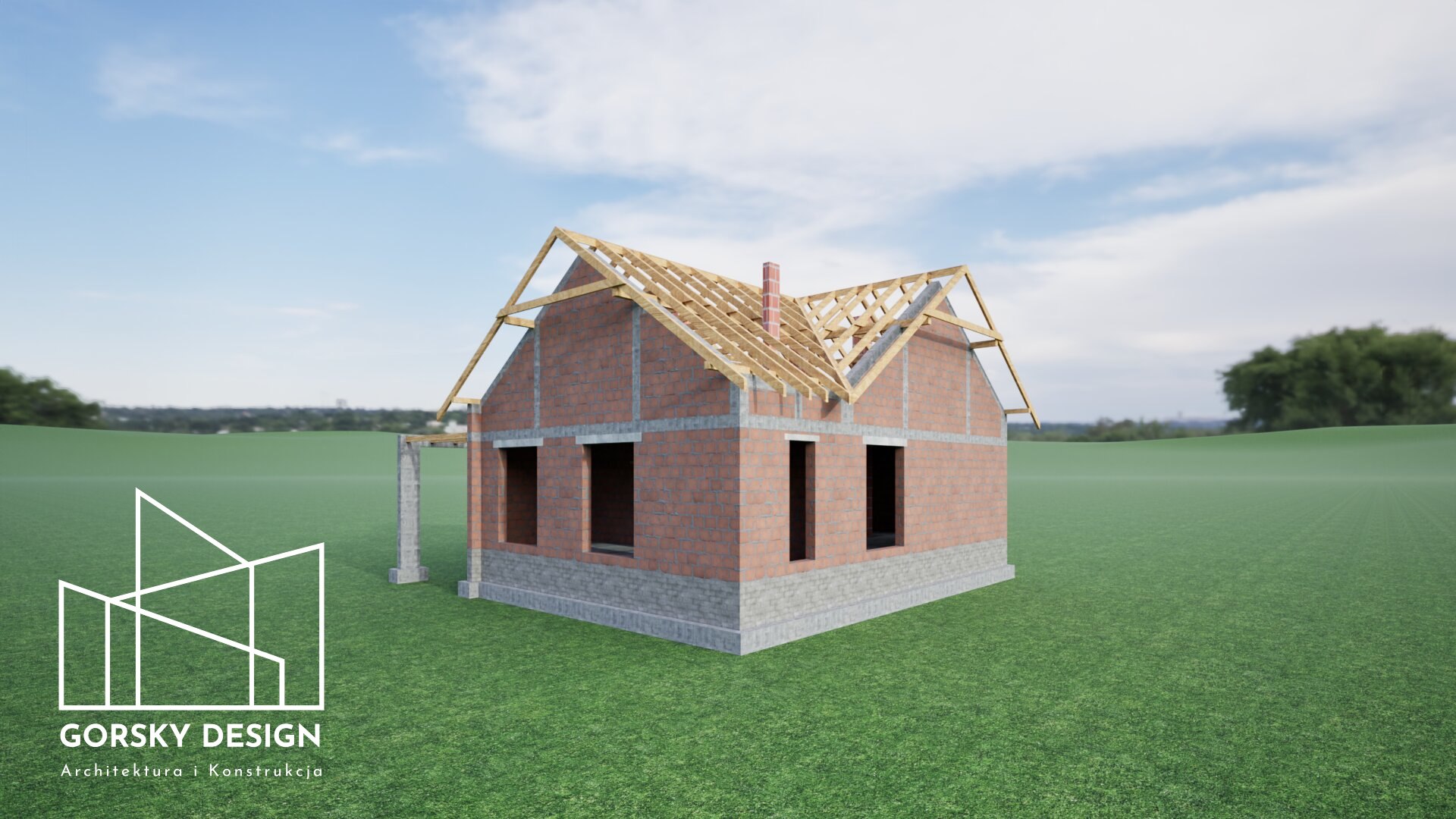

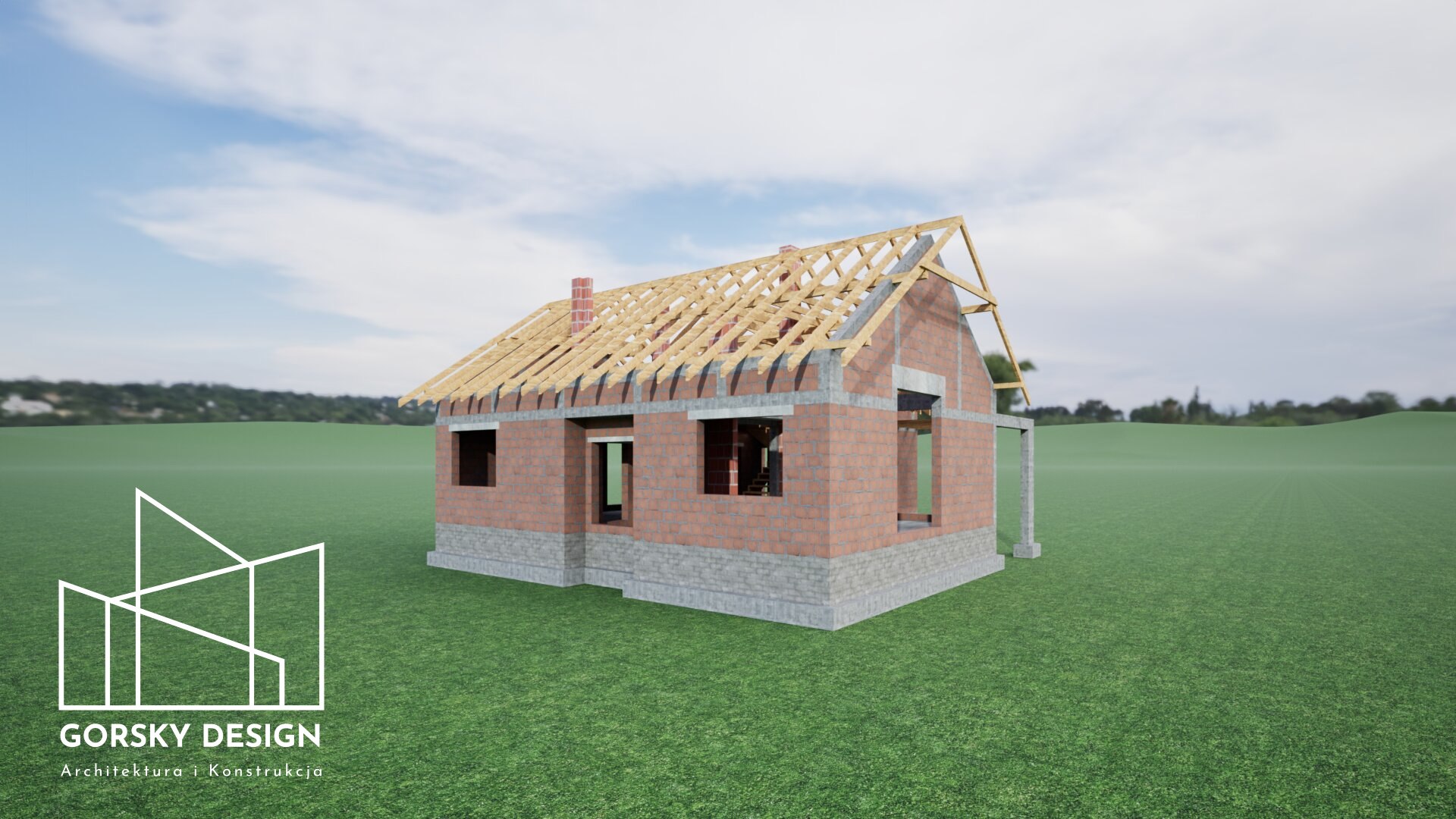

🏗️ Zakres konstrukcyjny

• Posadowienie budynku: fundamenty w formie ław i stóp żelbetowych, zaprojektowane z uwzględnieniem parametrów gruntu i przewidywanych odkształceń podłoża.
• Ściany konstrukcyjne: układ murowany (ceramika), zapewniający odpowiednią nośność pionową oraz stabilizację boczną całej bryły.
• Strop nad parterem: płyta żelbetowa monolityczna, dostosowana do obciążeń użytkowych i rozmieszczenia ścian poddasza.
• Elementy żelbetowe: podciągi, słupy i wieńce zaprojektowane tak, aby ograniczyć przemieszczenia i zapewnić współpracę konstrukcji.
• Konstrukcja dachu: tradycyjna więźba drewniana, oparta na murłatach i i płatwiach, z uwzględnieniem obciążeń klimatycznych oraz geometrii połaci.
• Płyta podłogowa na gruncie: zbrojona przeciwskurczowo, z dylatacjami i izolacją przeciwwilgociową.
• Detale konstrukcyjne:
  • rozwiązania połączeń elementów więźby (krokiew–murłata, krokiew–płatew, łączniki stalowe),
  • szczegółowe rysunki zbrojenia wieńców, nadproży, podciągów i słupów,
  • prawidłowe zakotwienia prętów oraz dobór otuliny,
  • detale łączenia ścian murowanych z elementami żelbetowymi

🔧 Najważniejsze zagadnienia projektowe

• Geometria połaci wymagała starannego zaprojektowania układu krokwi i podpór pośrednich, aby zapewnić równomierne przenoszenie obciążeń.
• Szerokie otwarcia w części dziennej wymusiły zastosowanie nadproży o zwiększonej nośności, przy jednoczesnym ograniczeniu wysokości konstrukcyjnej.
• Ściany poddasza ustawione na stropie wymagały wzmocnienia stropu oraz odpowiedniego ukształtowania zbrojenia.
• Warunki gruntowe wpłynęły na dobór sposobu posadowienia i wymaganą nośność fundamentów.

📊 Rezultat końcowy

Efektem prac był projekt konstrukcyjny, który zapewnia:

• stabilną i odporną na odkształcenia konstrukcję,
• optymalnie dobrane przekroje elementów żelbetowych i drewnianych,
• bezpieczne przenoszenie obciążeń z dachu i poddasza na układ nośny,
• racjonalne zużycie materiałów,
• przejrzystą dokumentację wykonawczą,
• zgodność z aktualnymi Warunkami Technicznymi oraz normami Eurokod.
