Case Study — Projekt konstrukcji domu piętrowego

🎯 Cel projektu

Celem projektu było przygotowanie kompletnej dokumentacji konstrukcyjnej dla dwukondygnacyjnego domu jednorodzinnego. Kluczowe było uzyskanie stabilnego układu nośnego, który zapewni bezpieczne przenoszenie obciążeń z piętra i dachu, a jednocześnie pozwoli na swobodną aranżację przestrzeni parteru.

🏗️ Zakres konstrukcyjny

• Posadowienie budynku: fundament w formie żelbetowej płyty fundamentowej, zaprojektowany z uwzględnieniem parametrów gruntu i przewidywanych odkształceń podłoża.

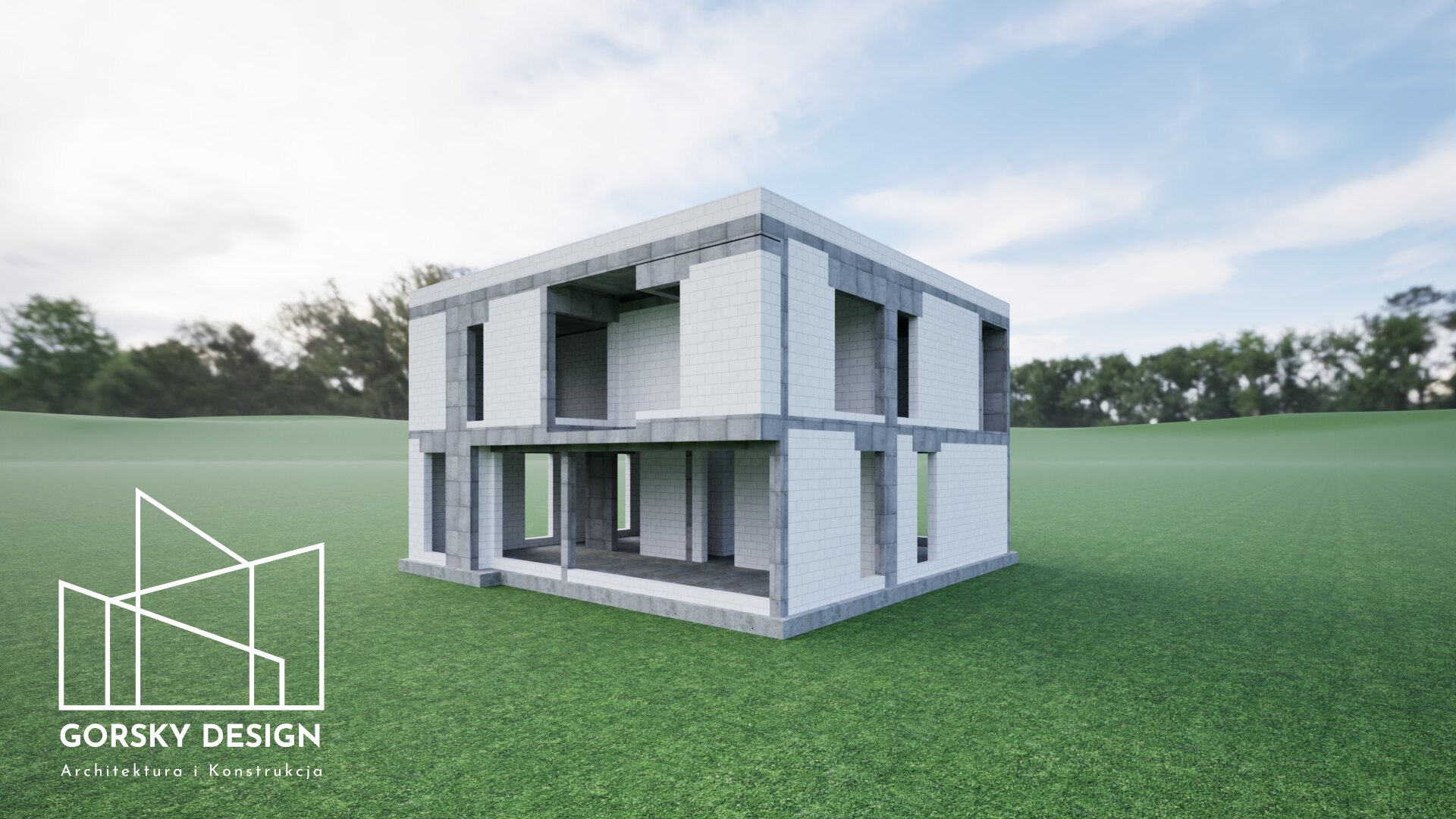

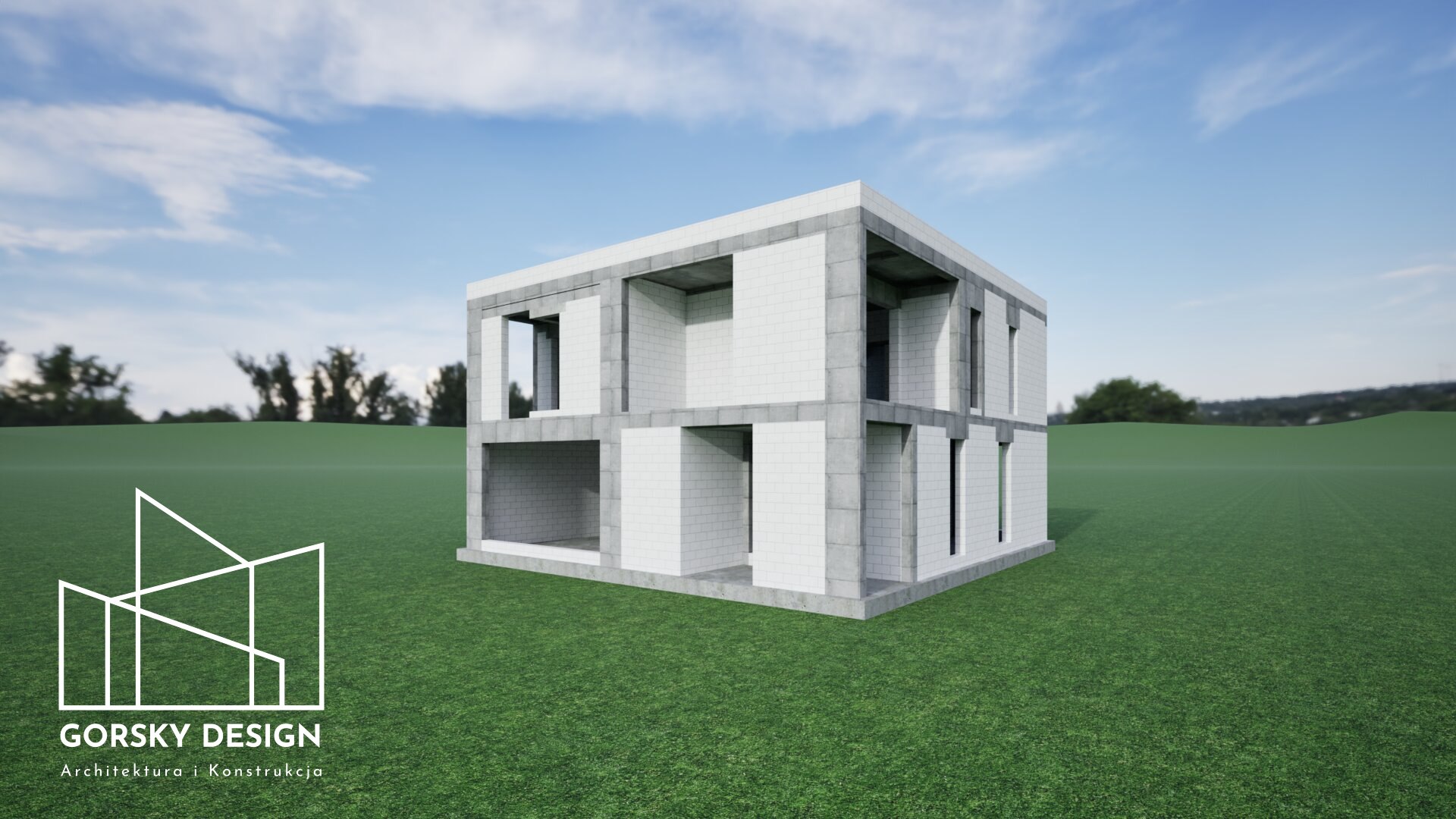

• Ściany konstrukcyjne parteru i piętra: układ murowany (silikat) zapewniający nośność pionową oraz stabilizację boczną całej bryły.
• Strop nad parterem: płyta żelbetowa monolityczna, dostosowana do obciążeń użytkowych i rozmieszczenia ścian piętra.
• Elementy żelbetowe: podciągi, słupy i wieńce zaprojektowane tak, aby ograniczyć ugięcia i zapewnić nośność konstrukcji.
• Konstrukcja dachu: stropodach żelbetowe — zaprojektowany pod obciążenia klimatyczne oraz obciążenia stałe warstwami dachu.
• Detale konstrukcyjne:
  • szczegółowe rysunki zbrojenia płyty fundamentowej, podciągów, wieńców, nadproży i słupów,
  • zakotwienia prętów i otuliny,
  • detale łączenia ścian murowanych z elementami żelbetowymi oraz układ dylatacji.

🔧 Najważniejsze zagadnienia projektowe

• Ściany oparte na stropie żelbetowym wymagało precyzyjnego zaprojektowania stref oparcia i odpowiedniego ukształtowania zbrojenia.
• Duże przeszklenia na parterze → konieczność zastosowania nadproży i podciągów o dużej nośności przy zachowaniu ograniczonej wysokości konstrukcyjnej.
• Zróżnicowana geometria budynku wymagała dopracowania układu ścian nośnych, aby zapewnić sztywność przestrzenną.
• Integracja instalacji → dostosowanie układu konstrukcyjnego do prowadzenia instalacji bez naruszania elementów nośnych.
• Warunki gruntowo-wodne wpłynęły na dobór sposobu posadowienia i wymaganą głębokość posadowienia budynku.

📊 Rezultat końcowy

Efektem prac był projekt konstrukcyjny, który zapewnia:

• stabilny i odporny na odkształcenia układ nośny,
• optymalnie dobrane przekroje elementów żelbetowych,
• bezpieczne przenoszenie obciążeń z piętra i dachu,
• racjonalne zużycie materiałów,
• przejrzystą dokumentację wykonawczą,
• zgodność z aktualnymi Warunkami Technicznymi oraz normami Eurokod.
