Projekt konstrukcji budynku usługowo-handlowego

Case Study — Projekt konstrukcji budynku produkcyjno-usługowo-handlowego

🎯 Cel projektu

Celem projektu było wykonanie kompletnej dokumentacji konstrukcyjnej dla budynku produkcyjno-usługowo‑handlowego obejmującego część produkcyjną, biurową oraz garażową. Konstrukcja została zaprojektowana jako układ mieszany: prefabrykowany, murowany i żelbetowy, z uwzględnieniem wymagań użytkowych i technologicznych dla poszczególnych stref obiektu. Projekt konstrukcji stalowej dachu został wykonany przez producenta konstrukcji.

🏗️ Zakres konstrukcyjny

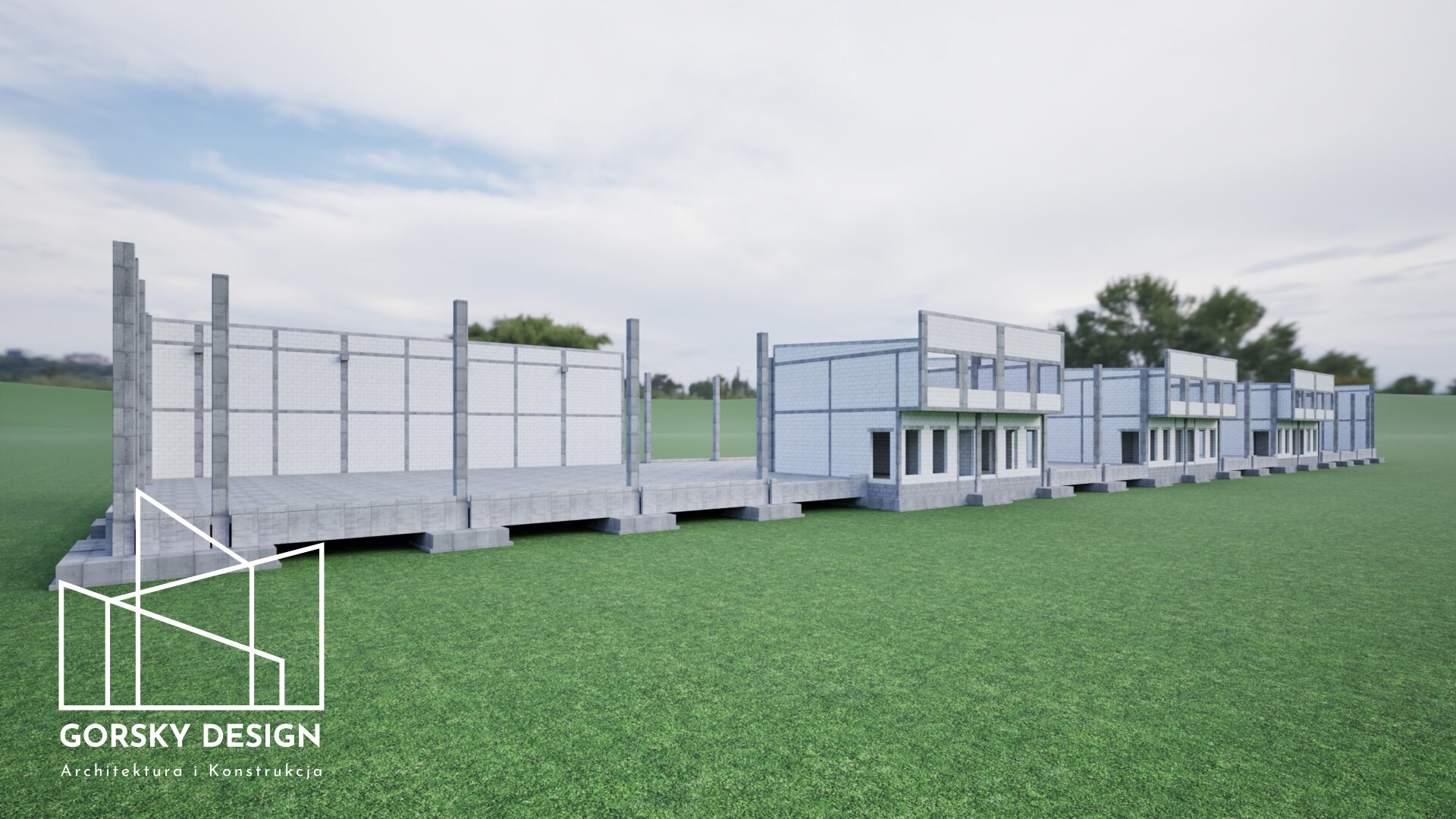

Część produkcyjna

• słupy prefabrykowane żelbetowe jako główne elementy nośne,
• fundamenty dostosowane do montażu prefabrykatów,
• konstrukcja dachu stalowa opracowana w odrębnym projekcie — integracja z układem słupów,
• detale połączeń prefabrykat–fundament oraz prefabrykat–stal.

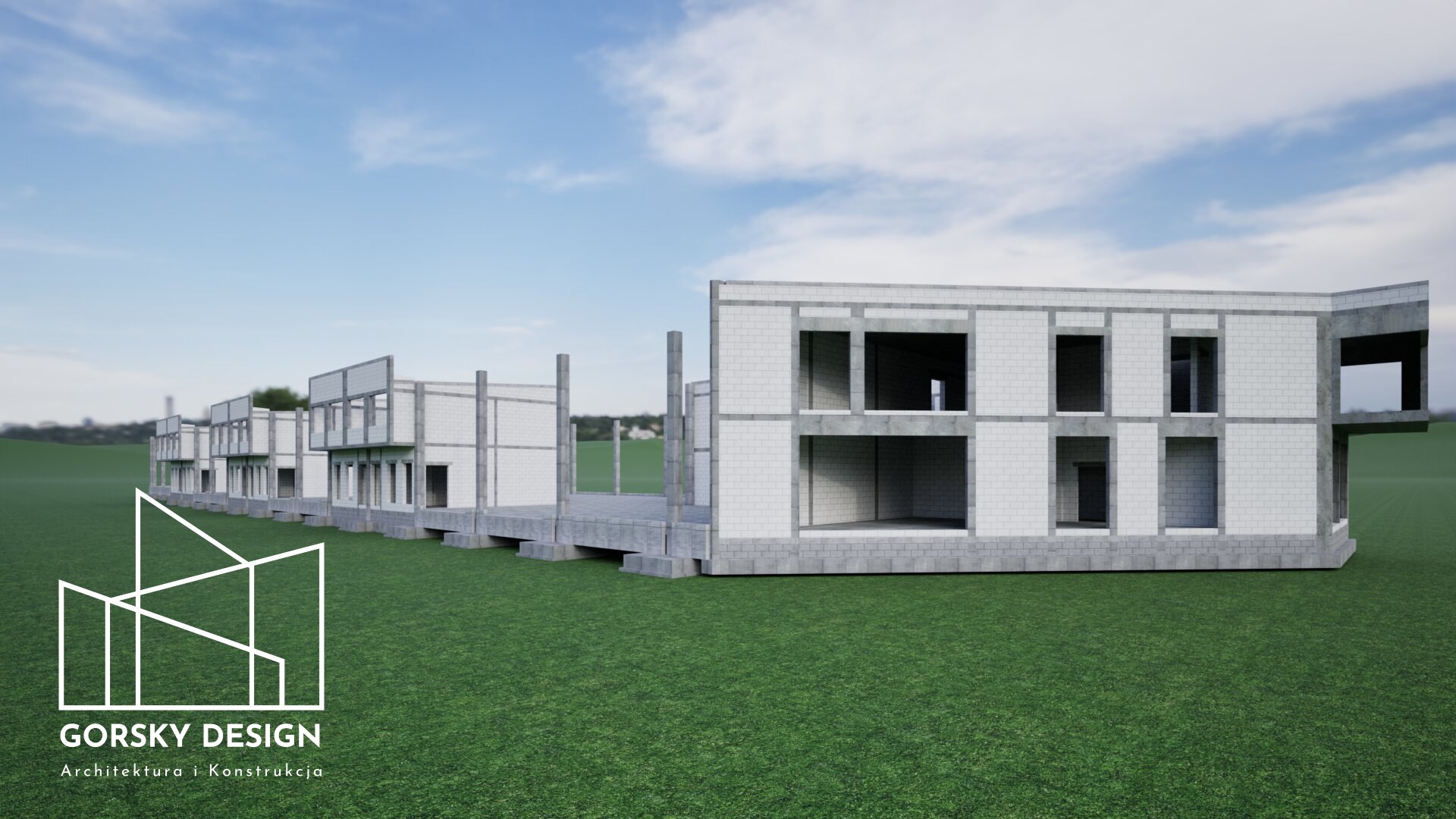

Część biurowa i garażowa

• ściany murowane z bloczków silikatowych jako główny układ nośny,
• stropy żelbetowe monolityczne w wybranych strefach,
• stropy prefabrykowane kanałowe w pozostałych częściach,
• wieńce żelbetowe spinające układ ścian i stropów.

Elementy usztywniające

• trzpienie żelbetowe rozmieszczone w ścianach murowanych,
• zapewnienie odporności na obciążenia poziome (wiatr, parcie technologiczne),
• praca tarczowa ścian w połączeniu z wieńcami i stropami.

Przewieszenie budynku

• żelbetowa konstrukcja przewieszenia obejmująca:
  • strop żelbetowy pracujący jako płyta wspornikowa,
  • ściany żelbetowe przenoszące momenty i siły poziome,
• analiza ugięć i zarysowania w strefie wspornikowej,
• detale zakotwień i zbrojenia na przebicie.

🔧 Kluczowe zagadnienia projektowe

• Integracja trzech technologii: prefabrykatów żelbetowych, konstrukcji murowanej i elementów monolitycznych.
• Połączenie stalowej konstrukcji dachu z prefabrykowanym układem słupów w części produkcyjnej.
• Zróżnicowane stropy — dobór między monolitycznymi a kanałowymi w zależności od obciążeń i funkcji pomieszczeń.
• Usztywnienie budynku poprzez trzpienie żelbetowe i wieńce współpracujące ze stropami.
• Projekt przewieszenia — analiza pracy wspornikowej i zapewnienie odpowiedniej sztywności oraz nośności.
• Zgodność z Eurokodami w zakresie obciążeń klimatycznych, użytkowych i technologicznych.

📈 Efekt końcowy

Opracowana dokumentacja zapewniła:

• stabilny i zoptymalizowany układ nośny dla wszystkich części budynku,
• poprawną współpracę prefabrykatów, konstrukcji murowanej i żelbetowej,
• bezpieczne i sztywne przewieszenie budynku,
• możliwość szybkiego montażu elementów prefabrykowanych,
• pełną zgodność z normami i wymaganiami inwestora,
• przejrzyste rysunki wykonawcze ułatwiające realizację na budowie.
