Projekt konstrukcji budynku szeregowego

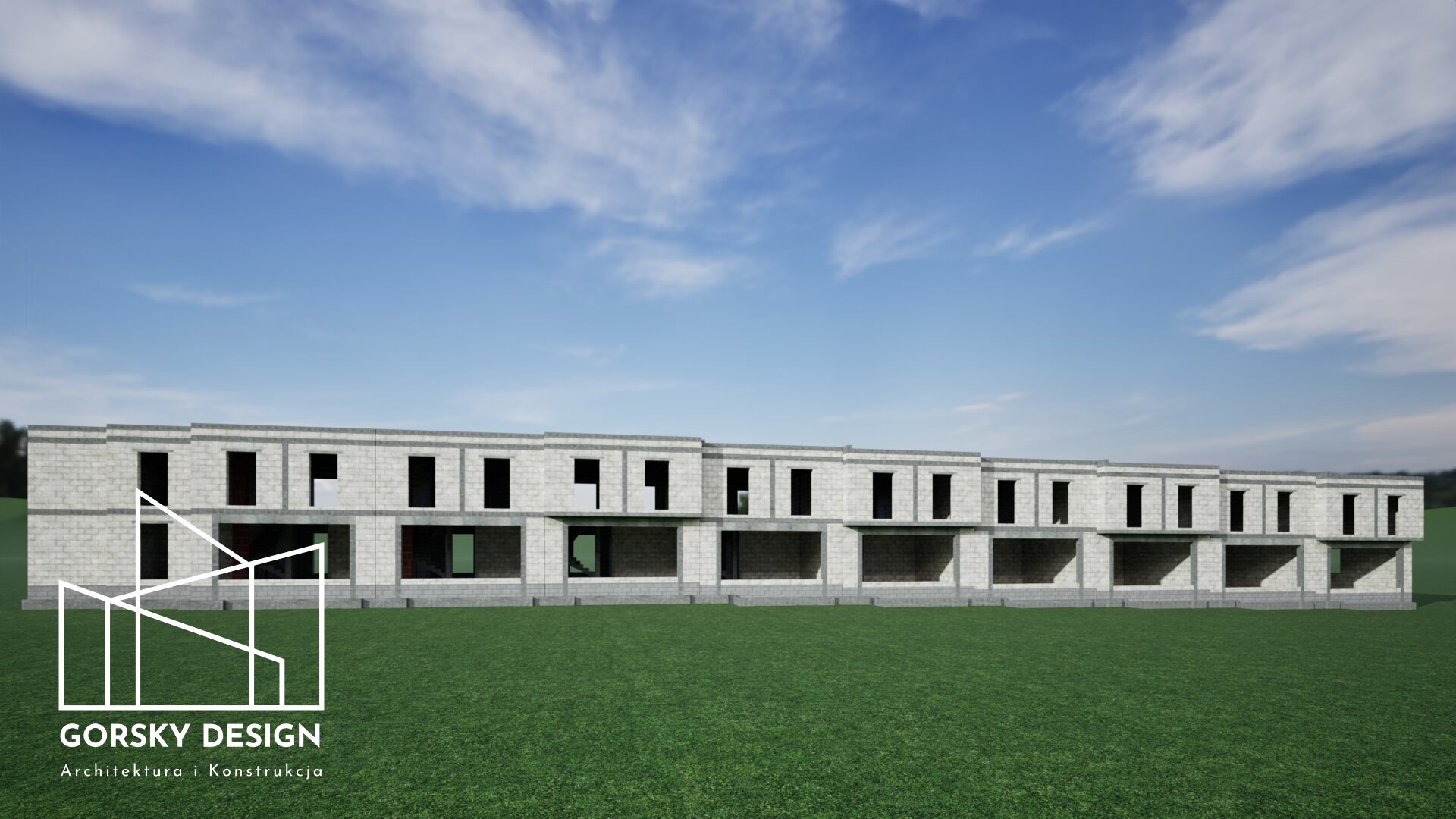

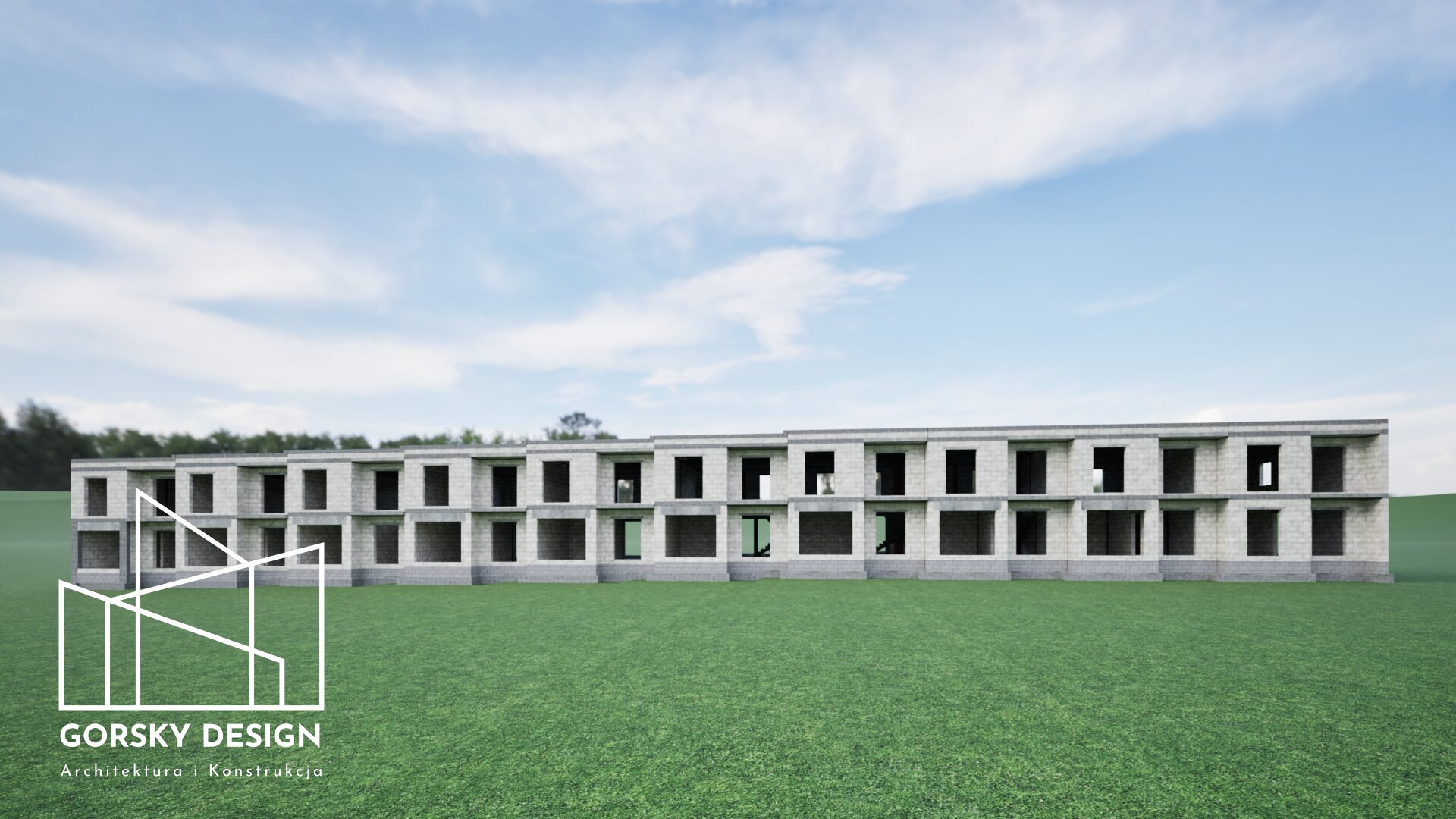

Case Study — Projekt konstrukcji 10 budynków jednorodzinnych w zabudowie szeregowej

🎯 Cel projektu

Celem projektu było przygotowanie kompletnej dokumentacji konstrukcyjnej dla budynku w zabudowie szeregowej. Kluczowe było zapewnienie odpowiedniej sztywności każdego segmentu, prawidłowego przeniesienia obciążeń między kondygnacjami oraz uwzględnienie dylatacji i oddziaływań między sąsiadującymi modułami.

🏗️ Zakres konstrukcyjny

• Fundamenty: ławy i stopy żelbetowe zaprojektowane indywidualnie dla każdego segmentu, z uwzględnieniem dylatacji i warunków gruntowych.
• Ściany nośne: układ murowany (beton komórkowy) zapewniający nośność pionową oraz stabilizację boczną poszczególnych części szeregu.
• Stropy: częściowo prefabrykowane typu S-Panel, dostosowane do obciążeń użytkowych i układu ścian piętra; wzmocnienia w strefach podparć i przy otworach.
• Schody: żelbetowe monolityczne, zabiegowe.
• Elementy żelbetowe: podciągi, słupy i wieńce zaprojektowane tak, aby usztywnić całą konstrukcję.
• Konstrukcja stropodachu: częściowo prefabrykowane stropy typu S-Panel, dostosowane do obciążeń stałych oraz klimatycznych działających na dach; wzmocnienia w strefach podparć i przy otworach.
• Płyta posadzkowa na gruncie: zbrojona, z izolacją przeciwwilgociową i odpowiednimi dylatacjami.
• Detale konstrukcyjne:
  • detale zbrojenia wieńców, podciągów, nadproży i słupów,
  • zakotwienia prętów i otuliny,
  • rozwiązania dylatacyjne między segmentami szeregowymi,
  • detale montażu i podparcia płyt S‑Panel.

🔧 Najważniejsze zagadnienia projektowe

• Zastosowanie stropów S‑Panel wymagało precyzyjnego opracowania podpór, wieńców i stref monolitycznych, aby zapewnić współpracę prefabrykatów z konstrukcją murowaną.
• Dylatacje między segmentami → zaprojektowanie oddzielnych ustrojów nośnych, aby uniknąć przenoszenia odkształceń i drgań.
• Duże przeszklenia i otwarcia → konieczność zastosowania podciągów o dużej nośności przy zachowaniu ograniczonej wysokości konstrukcyjnej.
• Warunki gruntowe → dobór fundamentów zapewniających równomierne przenoszenie obciążeń i minimalizujących ryzyko nierównomiernych osiadań.

📊 Rezultat końcowy

Projekt wykonawczy konstrukcji zapewnia:

• stabilny i niezależny układ nośny dla każdego segmentu,
• optymalnie dobrane przekroje elementów żelbetowych,
• poprawnie zaprojektowane stropy S‑Panel współpracujące z konstrukcją murowaną,
• bezpieczne przenoszenie obciążeń między kondygnacjami,
• przejrzystą dokumentację wykonawczą,
• zgodność z aktualnymi Warunkami Technicznymi oraz normami Eurokod.
