Projekt konstrukcji budynku handlowo-usługowego

Case Study — Projekt konstrukcji budynku handlowo-usługowego

🎯 Cel projektu

Celem projektu było przygotowanie kompletnej dokumentacji konstrukcyjnej dla hali o mieszanym ustroju nośnym: prefabrykowane elementy żelbetowe w części pionowej oraz stalowe dźwigary kratowe w konstrukcji dachu. Założeniem było uzyskanie trwałego, sztywnego i ekonomicznego obiektu o dużej przestrzeni użytkowej.

🏗️ Zakres konstrukcyjny

• Fundamenty: stopy i ławy fundamentowe żelbetowe zaprojektowane pod prefabrykowane słupy oraz ściany fundamentowe; analiza nośności gruntu i odkształcalności podłoża.

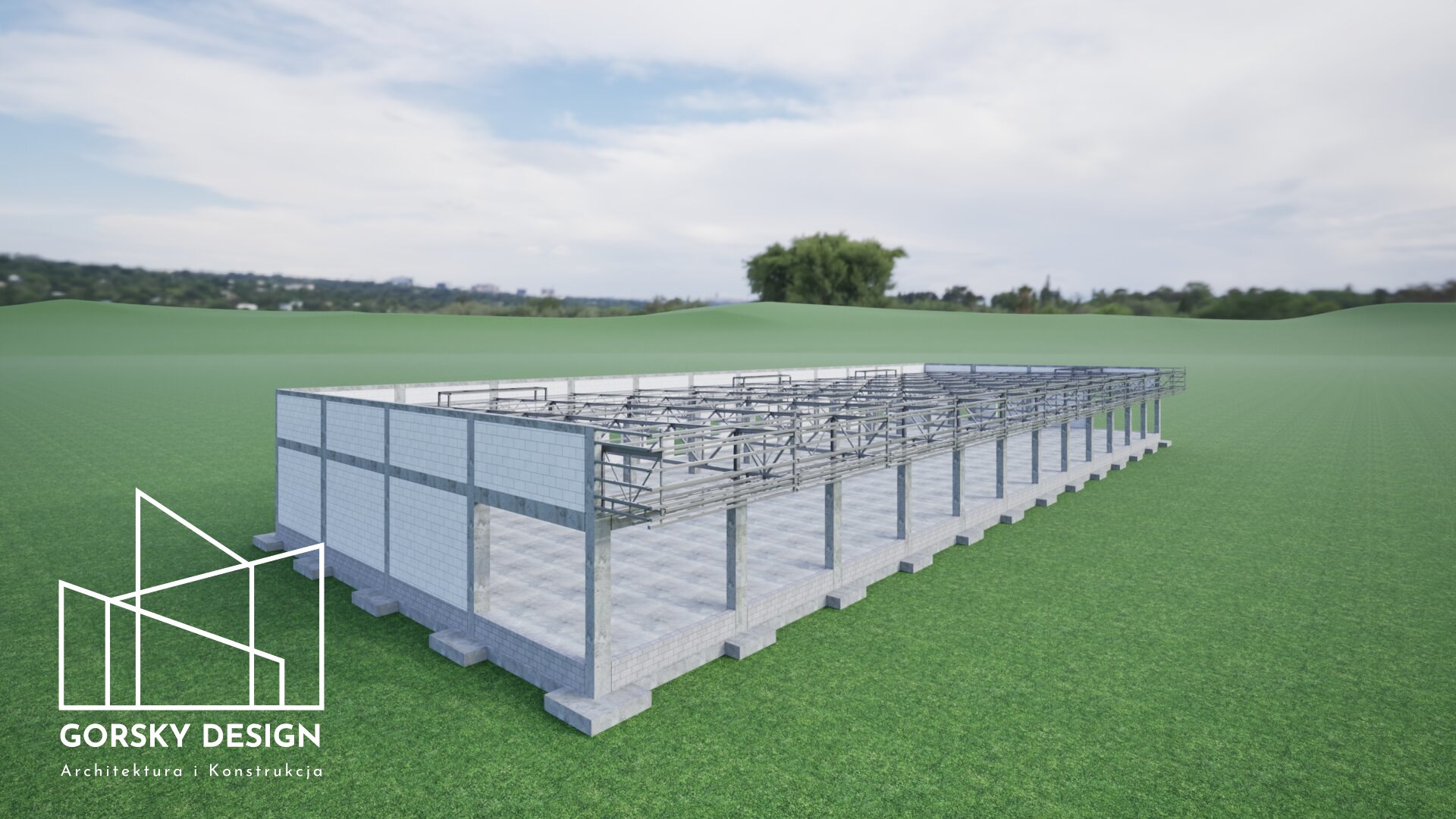

• Konstrukcja pionowa:
  • prefabrykowane słupy żelbetowe,
  • prefabrykowane belki żelbetowe pełniące funkcję rygli i podciągów,
  • rozwiązania montażowe i zakotwienia w fundamentach.

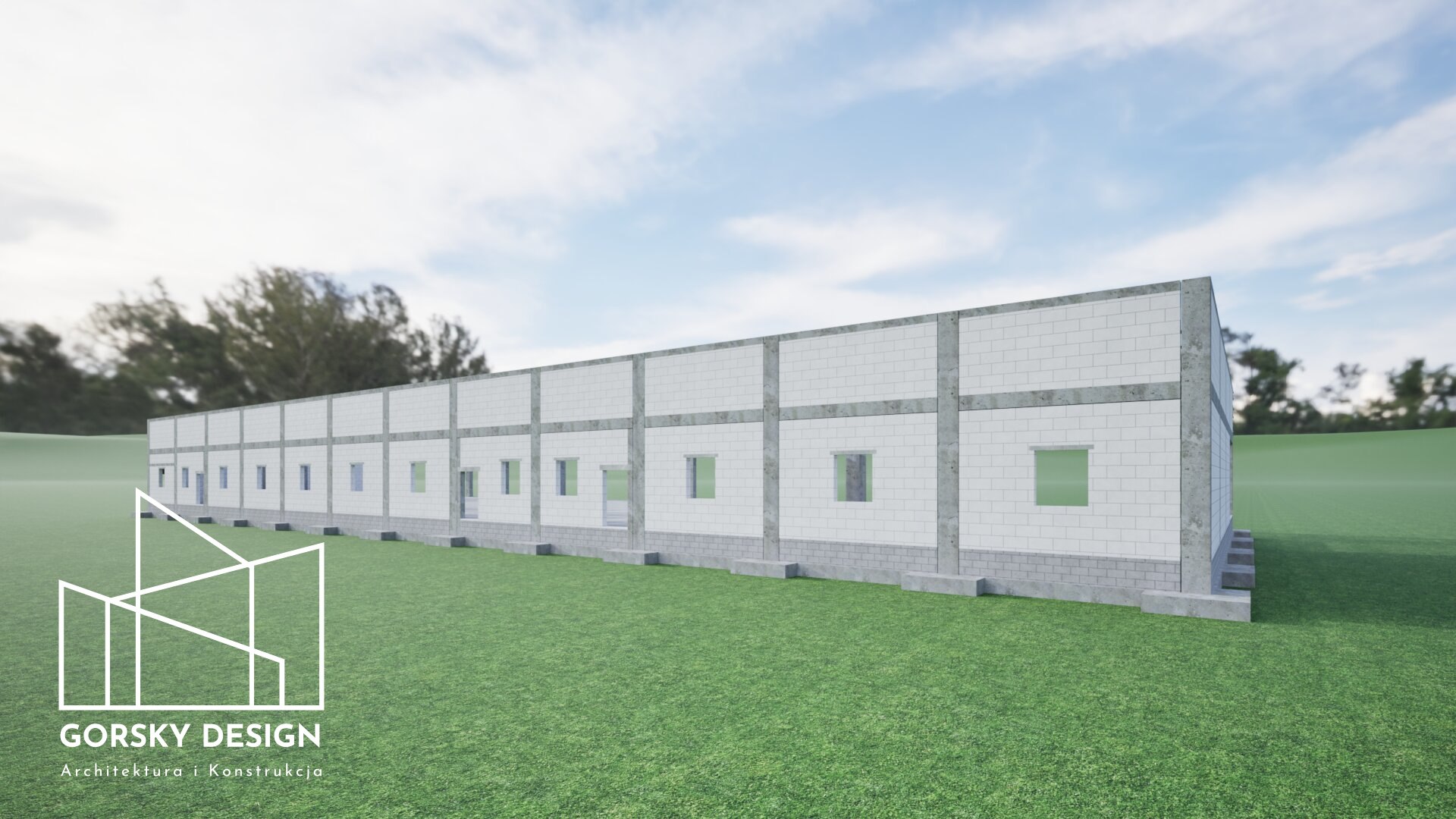

• Ściany wypełniające: murowane z betonu komórkowego, z detalami oparcia i połączeń z prefabrykatami.

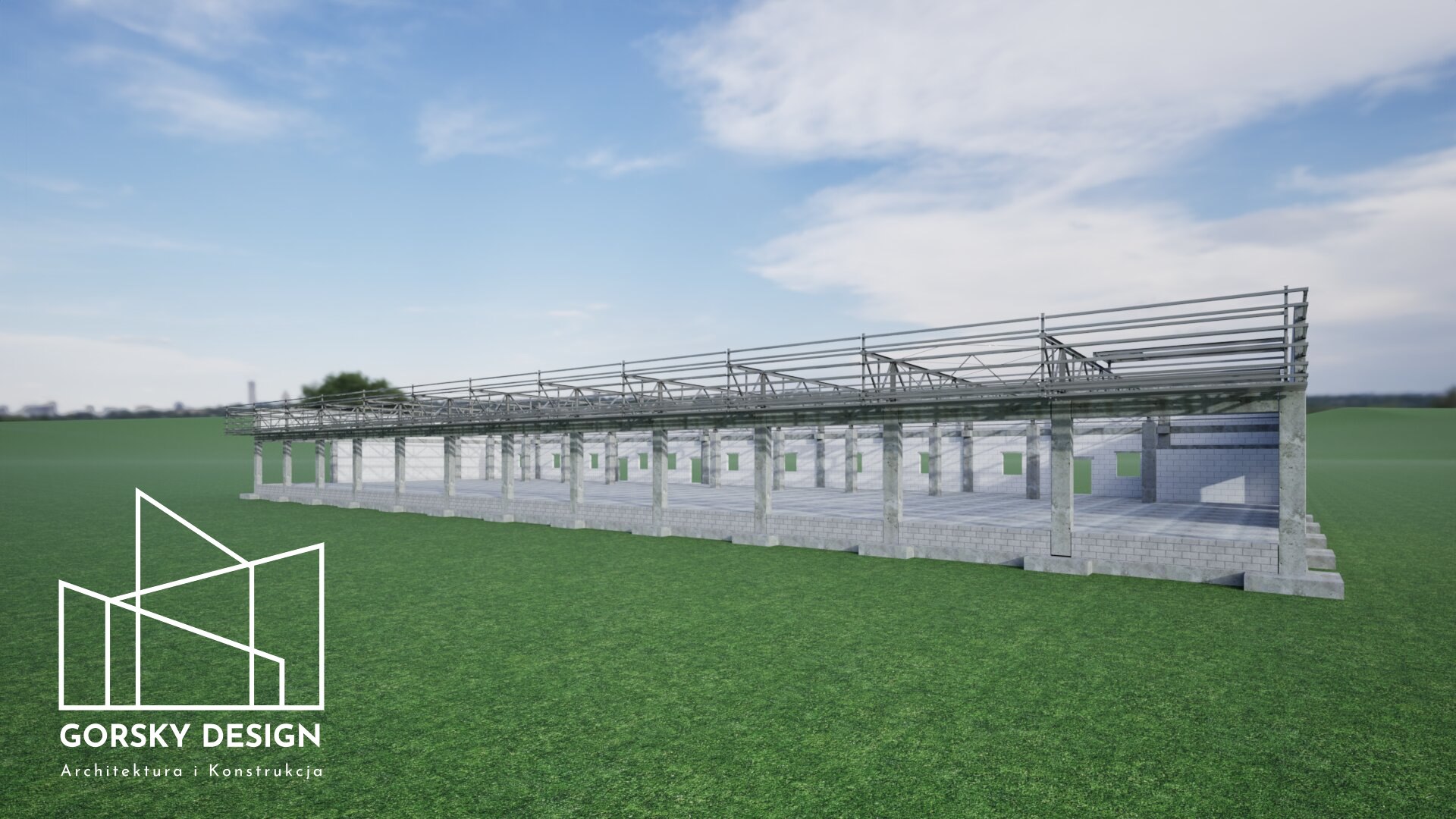

• Konstrukcja dachu:
  • stalowe dźwigary kratowe jako główne elementy nośne,
  • tężniki dachowe współpracujące z kratownicami,
  • projekt dostosowany do obciążeń śniegiem, wiatrem i montażu pokrycia dachowego.
• Posadzka: płyta żelbetowa o zwiększonej nośności, dostosowana do przewidywanego obciążenia użytkowego.
• Detale konstrukcyjne:
  • węzły kratownic i połączenia stalowe
  • detale oparcia kratownic na słupach prefabrykowanych,
  • zbrojenie ław i stóp fundamentowych,
  • rozwiązania dylatacyjne i antykorozyjne.

🔧 Najważniejsze zagadnienia projektowe

• Połączenie dwóch technologii (prefabrykaty żelbetowe + stalowe kratownice) wymagało precyzyjnego opracowania węzłów i podpór.
• Duża rozpiętość dachu → zastosowanie dźwigarów kratowych zapewniających sztywność przy ograniczonej masie konstrukcji.
• Ściany z betonu komórkowego → dopracowanie detali oparcia i dylatacji, aby uniknąć przenoszenia odkształceń z konstrukcji głównej.
• Montaż prefabrykatów → projekt zakotwień fundamentowych umożliwiających szybkie i bezpieczne ustawienie słupów.
• Obciążenia klimatyczne → analiza parcia i ssania wiatru oraz odpowiednie rozmieszczenie stężeń w płaszczyźnie dachu.

📊 Rezultat końcowy

Projekt wykonawczy konstrukcji zapewnia:

• stabilny i trwały układ nośny łączący prefabrykaty żelbetowe ze stalową konstrukcją dachu,
• zoptymalizowane przekroje dźwigarów kratowych i elementów żelbetowych,
• poprawnie zaprojektowane ściany wypełniające z betonu komórkowego,
• szybki i bezproblemowy montaż prefabrykatów,
• pełną zgodność z normami Eurokod i Warunkami Technicznymi,
• przejrzystą dokumentację wykonawczą dla ekip montażowych.
